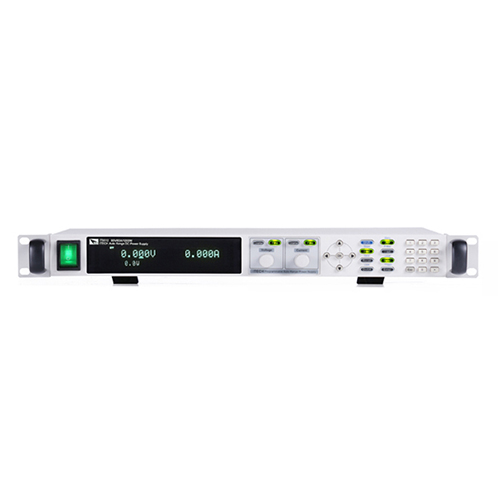

艾德克斯IT6533D直流电源供应器（极仪银飞有售）是一款高性能、宽范围的直流电源设备，支持多种输出设置以满足不同的应用需求。以下是关于IT6533D直流电源供应器输出设置的详细概述：

一、基本输出设置

1. 输出电压设置

  设置范围：IT6533D支持0～200V的输出电压范围，用户可以根据测试需求在此范围内自由设定输出电压。

  设置方法：

    本地设置：通过电源前面板上的电压调节旋钮或按键进行设置。用户可以直接旋转电压调节旋钮来调整电压值，或者按下电压设置键（如[V-set]）后，通过数字键盘输入所需的电压值，最后按确认键（如[Enter]或[OK]）保存设置。

    远程设置：利用电源提供的RS-232、USB、LAN或CAN等通讯接口，通过计算机发送SCPI命令来设置输出电压。用户需先通过相应的软件或编程接口建立与电源的通讯连接，然后发送包含目标电压值的命令。

2. 输出电流设置

  设置范围：IT6533D支持0～120A的输出电流范围，同样允许用户根据实际需求进行调整。

  设置方法：与输出电压设置类似，输出电流也可以通过本地或远程方式进行设置。本地设置时，用户可以通过电流调节旋钮或按键来调整电流值；远程设置时，则通过发送包含目标电流值的SCPI命令来实现。

3. 输出功率设置

  设置范围：由于电压和电流的限制，艾德克斯IT6533D的最大输出功率为6KW。在实际应用中，用户可能需要根据负载情况来设定合适的输出功率。

  设置方法：虽然电源本身不直接提供单独的功率设置功能，但用户可以通过设定合适的电压和电流值来间接控制输出功率。例如，在恒压（CV）模式下设定所需电压，在恒流（CC）模式下设定所需电流，电源将自动根据负载情况调整输出功率以保持设定的电压或电流恒定。

二、高级输出设置

1. 输出模式选择

  恒压模式（CV）：在此模式下，电源将保持设定的输出电压恒定，无论负载如何变化。当负载增加时，输出电流会相应增加以保持电压恒定；反之亦然。

  恒流模式（CC）：在恒流模式下，电源将保持设定的输出电流恒定。如果负载电阻变化导致电压偏离设定值，电源将自动调整以保持电流恒定。

  恒功率模式（CW）：在恒功率模式下，电源将保持设定的输出功率恒定。这通常用于需要精确控制功率输出的应用场景。

2. 输出上升/下降时间设置

  功能说明：在某些应用中，可能需要控制电源输出的上升或下降时间以避免对负载造成冲击或损坏。IT6533D允许用户设置电压或电流的上升/下降时间。

  设置方法：通过前面板菜单或远程命令进入相应的配置界面，选择输出上升/下降时间设置选项，然后输入所需的上升/下降时间值并保存。注意，上升/下降时间的设置范围可能受到电源内部电路和负载特性的限制。

3. 保护功能设置

  过压保护（OVP）：当输出电压超过设定值时，电源将自动关闭输出以防止损坏。用户可以根据需要设置过压保护点及其延迟时间。

  过流保护（OCP）：类似地，当输出电流超过设定值时，电源也会关闭输出以保护电路和负载。用户可以设置过流保护点及其延迟时间。

  其他保护：还包括过功率保护（OPP）、过温度保护（OTP）等。这些保护功能通常默认开启并自动生效，但用户也可以根据需要进行调整或关闭某些保护功能。

三、其他注意事项

  并联操作：IT6533D支持多台电源并联使用以扩展输出功率和电流能力。在进行并联操作时，需要确保各台电源的设置一致并正确连接系统总线。

  模拟量接口：电源还提供了模拟量接口（如DB25接口），允许用户通过外部模拟信号来控制输出电压或电流。这为用户提供了更灵活的控制方式并简化了自动化测试流程。

  存储与调用：电源允许用户将常用的设置参数存储在非易失性存储器中以便快速调用。这有助于提高工作效率并减少设置错误的可能性。

艾德克斯IT6533D直流电源供应器提供了丰富而灵活的输出设置选项以满足不同的应用需求。用户可以根据实际情况选择合适的设置方法并充分利用电源的高级功能来提高测试效率和准确性。
