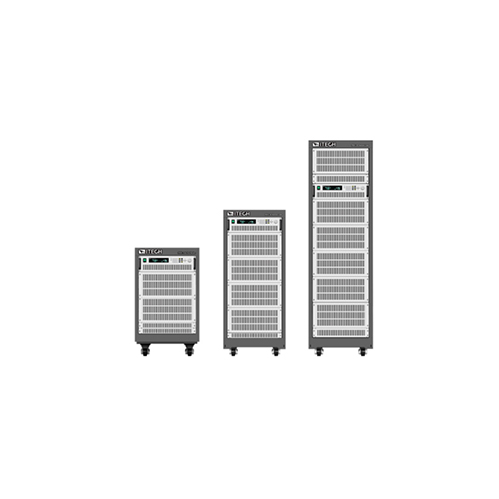

艾德克斯IT8960-1200-1200直流可编程电子负载（极仪银飞有售）的CR-LED功能是一种特殊的测试模式，旨在更真实地模拟LED灯的工作特性。以下是对该功能的详细介绍：

一、CR-LED功能概述

CR-LED功能是在传统的定电阻（CR）模式基础上增加了对二极管导通电压（Vd）的设置。这一改进使得电子负载能够更准确地模拟LED灯在实际应用中的工作情况，从而帮助工程师更精确地评估LED驱动器的性能和稳定性。

二、艾德克斯IT8960-1200-1200工作原理

在CR-LED模式下，电子负载会根据设定的电阻值（R）和二极管导通电压（Vd）来模拟LED灯的工作状态。当加载到电子负载上的电压大于Vd时，电子负载才开始消耗电流，模拟LED灯点亮的状态；反之，当电压小于或等于Vd时，电子负载几乎不消耗电流，模拟LED灯熄灭的状态。

三、设置步骤

1、开启CR-LED功能：

    首先，需要进入电子负载的配置菜单。这通常可以通过按下仪器前面板上的复合键（如[Shift] + [Config]）来实现。

    在配置菜单中，找到并选择“CR-LED”选项，然后将其设置为“开启”状态。

2、设定电阻值（R）：

    在CR模式下，需要设置一个合适的电阻值来模拟LED灯的工作负载。这个电阻值应该根据LED灯的规格和测试需求来确定。

3、设定二极管导通电压（Vd）：

    在CR-LED模式下，还需要设定一个二极管导通电压Vd。这个电压值应该与待测试的LED灯的实际导通电压相匹配。

    Vd的设定可以通过电子负载的键盘输入完成，也可以通过与计算机连接后使用软件界面进行设定。

4、连接被测设备：

    将电子负载与被测的LED驱动器正确连接。确保连接线路牢固可靠，避免在测试过程中出现接触不良的情况。

5、开始测试：

    完成上述设置后，即可开始测试。电子负载将根据设定的参数模拟LED灯的工作状态，并实时显示相关的测试数据。

四、注意事项

 在使用CR-LED功能进行测试时，需要确保电子负载的功率和电流范围能够满足测试需求。

 测试过程中应密切关注电子负载和被测设备的状态，确保测试安全进行。

 测试结束后，应及时关闭电子负载并断开与被测设备的连接，以避免不必要的能耗和设备损坏。

通过艾德克斯IT8960-1200-1200直流可编程电子负载的CR-LED功能，工程师可以更加准确地评估LED驱动器的性能和稳定性，为LED照明产品的设计和优化提供有力支持。
