艾德克斯IT8512G+技术规格

2025-03-24

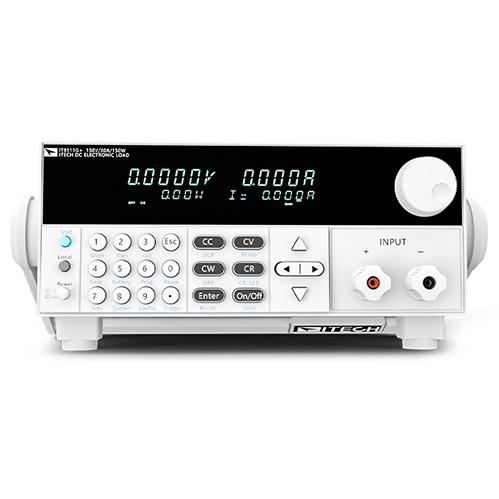

艾德克斯IT8512G+直流可编程电子负载(极仪银飞有售)是一款功能强大的测试设备,专为满足各种电子设备的测试需求而设计。以下是IT8512G+的主要技术规格:



基本规格

  型号:IT8512G+

  功率:300W

  电压范围:0.1V至150V

  电流范围:0A至30A

  电阻范围:0.05Ω至7500Ω

  最小电阻:约40mΩ

  最小操作电压:1.2V at 30A

  输入漏电流:0.7mA



设定值与回读值

  电压设定值解析度:1mV, 10mV

  电流设定值解析度:0.1mA, 1mA

  功率设定值解析度:10mW

  电阻设定值解析度:16bit

  电压回读值解析度:0.1mV, 1mV

  电流回读值解析度:0.1mA, 1mA

  功率回读值解析度:10mW



精确度

  电压设定值精确度:±(0.05%+0.02%FS), ±(0.05%+0.025%FS)

  电流设定值精确度:±(0.05%+0.05%FS), ±(0.05%+0.05%FS)

  功率设定值精确度:±(0.1%+0.2%FS)

  电阻设定值精确度:±(0.01%+0.08Ω), ±(0.01%+0.0008Ω)

  电压回读值精确度:±(0.025%+0.025%FS)

  电流回读值精确度:±(0.05%+0.05%FS)

  功率回读值精确度:±(0.1%+0.2%FS)



动态响应

  上升速率:0.0001A/μs至1.5A/μs

  下降速率:0.0001A/μs至1.5A/μs

  动态频率范围:0.001Hz至20kHz



保护功能

  过功率保护(OPP):约320W

  过流保护(OCP):3.3A至33A

  过压保护(OVP):约160V

  过温保护(OTP):约85℃



通讯接口

  标配接口:USB(支持TMC和VCP模式)

  可选接口:LAN(部分高级型号配备)



其他特性

  存储温度范围:-20℃至70℃

  工作温度范围:0℃至40℃

  尺寸:214.5mm x 88.2mm x 354.6mm

  重量:约3.4kg

  冷却方式:风冷

  安规认证:符合相关欧洲指令和标准(如EMC指令、低电压指令等)



艾德克斯IT8512G+直流可编程电子负载以其高功率密度、宽电压和电流范围、高精度以及全面的保护功能,成为电子设备研发和生产过程中不可或缺的测试工具。
