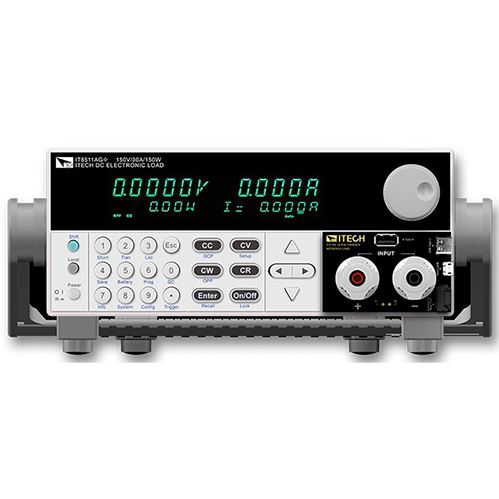

艾德克斯IT8511B+是一款高性能的直流可编程电子负载，属于IT8500+系列。以下是对其功能和特性的详细介绍：

一、主要功能

1、定态操作模式：

定电流（CC）模式：在设定的电流值下工作，无论输入电压如何变化，电子负载都会保持恒定的电流消耗。

定电压（CV）模式：在设定的电压值下工作，电子负载通过调整电流来保持输入电压恒定。

定电阻（CR）模式：模拟一个固定电阻，电压和电流之间保持线性关系。

定功率（CW）模式：在设定的功率值下工作，通过调整电压和电流来保持功率恒定。

2、艾德克斯IT8511B+动态测试功能：

支持动态脉冲测试，可以根据设定的规则在两种设定参数之间切换，以测试电源的动态响应特性。

3、自动测试与List模式：

自动测试模式：用户可以预设测试序列，电子负载将自动执行测试并判断测试结果。

List模式：允许用户编辑复杂的电流变化序列，模拟多种带载状态，适用于精密测试场景。

4、短路模拟功能：

可以在输入端模拟短路电路，以测试待测物在短路情况下的保护功能。

5、电池放电测试功能：

在恒流模式下进行电池放电测试，可以设置放电终止条件（如关断电压值、关断容量值或放电时间），以评估电池的性能。

6、CR-LED测试功能：

在传统的CR模式下增加了二极管的导通电压设定，可以更真实地模拟LED灯的特性，并测量LED电流的纹波参数。

7、电压上升/下降时间测试功能：

可以简单模拟示波器测试电源的电压上升/下降速度。

二、主要特性

1、高精度与高分辨率：

电压分辨率高达1mV，电流分辨率高达0.1mA，功率分辨率达到10mW，确保测试结果的准确性。

2、多种保护功能：

具备过压保护（OVP）、过流保护（OCP）、过功率保护（OPP）和过温度保护（OTP），确保测试过程的安全性和稳定性

3、智能控制与显示：

采用高可见度真空荧光显示屏（VFD），提供清晰的测试数据显示和操作界面。

支持智能型风扇控制，根据负载温度自动调节风扇转速，降低噪音并延长设备寿命。

4、通讯与接口：

提供DB9（TTL）串口通讯接口，可选配通讯模块实现与PC的远程通讯和控制。

支持SCPI通讯协议和帧格式通讯协议，便于集成到自动化测试系统中。

5、易于操作与维护：

提供丰富的按键和旋钮操作界面，用户可以轻松设置和调整测试参数。

支持保存和调用常用的测试配置参数，提高测试效率。

6、广泛的应用领域：

适用于电池、AC-DC/DC-DC模块、充电器及电子元器件等产品的性能测试和研发验证。

艾德克斯IT8511B+以其丰富的功能、高精度、高可靠性和易于操作的特点，在电子测试领域具有广泛的应用前景。
